Een gaatjesdetector is een niet-destructief instrument voor het opsporen van discontinuïteiten in een coatingsysteem, waaronder gaatjes, scheuren en dunne plekken. Andere namen zijn porositeitsdetector, continuïteitstester, sponstester en vakantiedetector.
Er zijn twee soorten gaatjesdetectoren, laagspanning (natte spons) en hoogspanning (vonkentester). Laagspanningsdetectoren, zoals de PosiTest LPDworden meestal gebruikt op coatingsystemen van minder dan 500 µm (20 mils) dik. Hoogspanningsvonktesters werken met spanningen tot 35.000 V die de gebruiker ernstig kunnen verwonden en de coating kunnen beschadigen als de test niet correct wordt uitgevoerd. Zij zijn doorgaans duurder en complexer dan pinhole-detectoren met laagspanning.
Een pinhole-test met lage spanning wordt uitgevoerd door een vochtige, geëlektriseerde spons over een niet-geleidende coating op een geleidend substraat te bewegen. Het instrument wordt "geaard" of "geaard" aan het geleidende substraat, gewoonlijk door het vast te klemmen op een niet gecoat gedeelte. Wanneer de coating ononderbroken is en er geen defecten zijn, kan de elektriciteit niet van de spons naar het substraat gaan via de niet-geleidende coating. Maar wanneer de geëlektriseerde spons op een defect in de coating stuit, kan de elektriciteit naar het substraat stromen en via de aardedraad terug naar het instrument reizen, waardoor het circuit wordt voltooid en de hoorbare en zichtbare alarmen afgaan.
Nadat een beschermende coating is aangebracht, is het belangrijk ervoor te zorgen dat er geen defecten of discontinuïteiten aanwezig zijn die het onderliggende substraat blootleggen. Kleine gebieden met een dunne of ontbrekende coating, "pinholes" of "holidays" genoemd, kunnen een haard voor corrosie worden en de levensduur van een beschermend coatingsysteem drastisch verminderen. Ze kunnen met het blote oog onzichtbaar zijn. Porositeitsdetectoren worden vaak gebruikt in toepassingen waar corrosie moeilijk te controleren is, of in agressieve bedrijfsomgevingen waar de prestaties van de beschermende coating cruciaal zijn.
Bij het meten van de laagdikte wordt beton niet beschouwd als een "geleidend" substraat, omdat het veel minder geleidend is dan metaal. Beton is echter nog enigszins geleidend, en kan voldoende stroom geleiden om laagspanningsprikdetectoren te laten functioneren. Daarom wordt beton voor de detectie van laagspanningspengaten beschouwd als een "geleidend" substraat.
De uitdaging bij het uitvoeren van laagspanningspen-gattests op beton is ervoor te zorgen dat het instrument goed geaard is. Als er zichtbaar betonijzer of metaal uit het beton steekt, is dit de gemakkelijkste oplossing. Een alternatief is om een metalen staaf (of een stuk betonijzer) in de grond te steken in de buurt van het beton tot minstens de diepte van de plaat en erop te vertrouwen dat de aarde de elektrische stroom tussen de staaf en de plaat geleidt.
De PosiTest LPD is ontworpen als een volledig aanpasbaar toestel en biedt een aantal kenmerken die doorgaans niet te vinden zijn in andere concurrerende instrumenten.
Soms zijn pinholes zo minuscuul dat het water moeite heeft het geleidende substraat eronder te bereiken, vooral bij dikkere coatings wanneer het water verder in een pinhole moet doordringen om het substraat te bereiken. In deze gevallen gebruiken inspecteurs een oppervlakte-actieve stof (bevochtigingsmiddel) om de oppervlaktespanning van het water te verlagen, zodat de oplossing beter in het gaatje kan doordringen.
Nee. De PosiTest LPD registreert geen gegevens.
Elke PosiTest LPD is gekalibreerd op alle testspanningen met een belasting met bekende elektrische weerstand en een voltmeter, elk herleidbaar naar een nationaal metrologisch laboratorium. Een Long Form Certificate of Calibration met actuele meetwaarden wordt met elk instrument meegeleverd. Geen enkel ander apparaat biedt dit niveau van certificering.
De kosten voor hercertificering bedragen 95 dollar en zijn inclusief een langlopend kalibratiecertificaat. De hercertificering duurt gewoonlijk één dag.
Nee. Onze instrumenten zijn ontworpen voor eenvoudige bediening en beschikken over gebruiksvriendelijke menu's, handleidingen en nuttige video's. In plaats van demonstratiemodellen bieden wij onbeperkte technische ondersteuning via telefoon en/of e-mail, en een beperkte 30-dagen geld-terug-garantie.
De PosiTest LPD wordt volledig gekalibreerd en meetklaar geleverd. Een Long-Form Calibration Certificate of Calibration herleidbaar naar NIST of PTB wordt meegeleverd, dat de werkelijke metingen van uw instrument in ons kalibratielaboratorium op standaarden herleidbaar naar een nationaal metrologisch instituut documenteert.
Geen enkel ander apparaat biedt dit niveau van certificering. Pas op voor "Certificaten" of "Certificaten van Overeenstemming" die door concurrenten worden aangeboden. Deze bevatten doorgaans geen daadwerkelijke instrumentmetingen en zijn vaak onvoldoende om aan de gebruikelijke kwaliteitseisen te voldoen.
De PosiTest LPD Laagspanning Pinhole Detector heeft vier specifieke vooraf ingestelde spanningen. Deze spanningen zijn gekozen omdat ze in verschillende internationale normen zijn gespecificeerd en/of overeenkomen met de bedrijfsspanningen van andere in de handel verkrijgbare instrumenten. De meeste normen specificeren geen specifiek voltage en staan in plaats daarvan een spanningsbereik toe - NACE SP0188 bijvoorbeeld specificeert een bereik van 5V-90V zonder richtlijnen voor de juiste voltage-instelling voor een bepaalde toepassing of coatingdikte.
Op het moment van schrijven zijn ons slechts twee internationale normen bekend die een specifieke spanning en gevoeligheid specificeren:
In het algemeen hebben wij vastgesteld dat instellingen van 67,5 V, 80 kΩ (voor metalen substraten) of 67,5 V, 90 kΩ (voor betonnen substraten) het meest worden aanvaard en gebruikt voor de overgrote meerderheid van de toepassingen.
Bekijk de stappen voor probleemoplossing in de gids voor probleemoplossing voordat u uw meter of instrument terugstuurt voor onderhoud, of neem contact op met een medewerker van ons technische ondersteuningsteam door te bellen naar +1-315-393-4450.

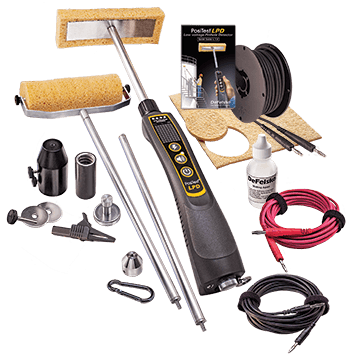

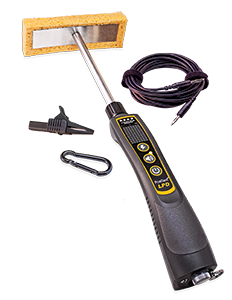

Inclusief aanpasbaar sponsbeslag en accessoires om de PosiTest LPD Basic Kit om te zetten in een PosiTest LPD Complete Kit.
610 mm (24") rollerspons voor snelle inspectie over grote oppervlakken met de PosiTest LPD
Verleng de PosiTest LPD basisstaaf een extra 0,3 m (1').
Pinholes kunnen zo minuscuul zijn dat het water moeite heeft het geleidende substraat eronder te bereiken. Gebruik een oppervlakte-actieve stof (bevochtigingsmiddel) om de oppervlaktespanning van het water te verlagen.
Voor controle van de elektrische weerstand
Verandert de PosiTest LPD Low Voltage Pinhole Detector in een apparaat met kabel.
Aanpasbare sponshardware voor verschillende testconfiguraties met de PosiTest LPD
